不锈钢法兰型号标准规格大全

一、四大主流执行标准（选型首要依据）

表 1 法兰执行标准汇总表

1. 美标 ASME（外贸、化工、油气，Class 磅级，NPS 英寸）

1.ASME B16.5：NPS1/2"～NPS24"，压力 Class150/300/600/900/1500/2500（150LB~2500LB）

2.ASME B16.47：大口径 NPS26"~NPS60"，分 A/B 系列，大型管道法兰

2. 日标 JIS B2220（日韩设备配套）压力：5K、10K、16K、20K；口径：15A~1500A

3. 德标 DIN（欧洲设备）：DIN2527~2635，PN6/10/16/25/40，DN15~DN1000

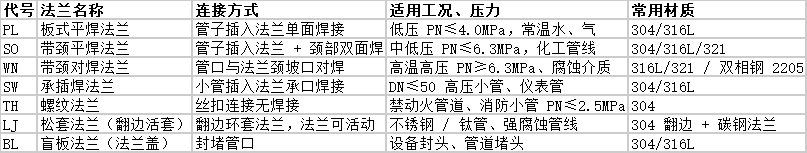

二、不锈钢法兰 6 大结构型号（行业代号 + 用途）

表 2 法兰结构型式参数表

三、密封面型式（选型关键）

1.RF 突面（最常用）：凸起 2~3mm，通用水、酸碱常压，全规格标配

2.FF 全平面：无凸起，食品、卫生级不锈钢管道

3.MFM 凹凸面：凹面嵌垫片，中高压防垫片挤出 PN≥2.5MPa

4.TG 榫槽面：槽内嵌密封圈，剧毒、强腐蚀介质

5.RJ 环连接面：金属环垫，Class600 以上超高压高温

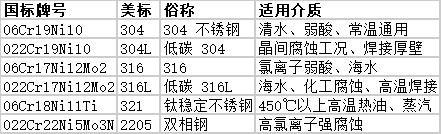

四、常用不锈钢材质牌号（国标 / 美标对照）

表 3 不锈钢材质对照表

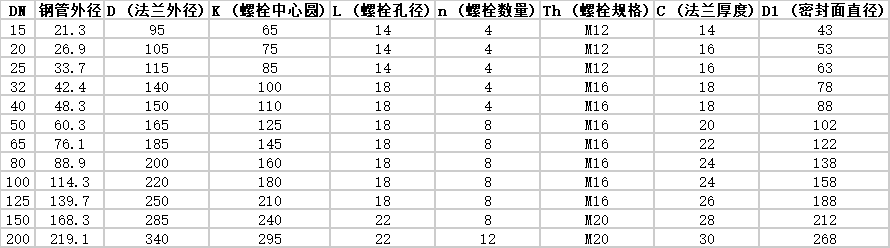

五、国标 HG/T20592 PN16（1.6MPa）RF 突面常用规格尺寸表（单位 mm，A 系列钢管外径）

表 4 PN16 国标法兰尺寸表

六、美标 Class150（150LB）WN 对焊常用 NPS 规格（ASME B16.5）

表 5 Class150 美标法兰参数

七、选型标注示例（订货写法）
