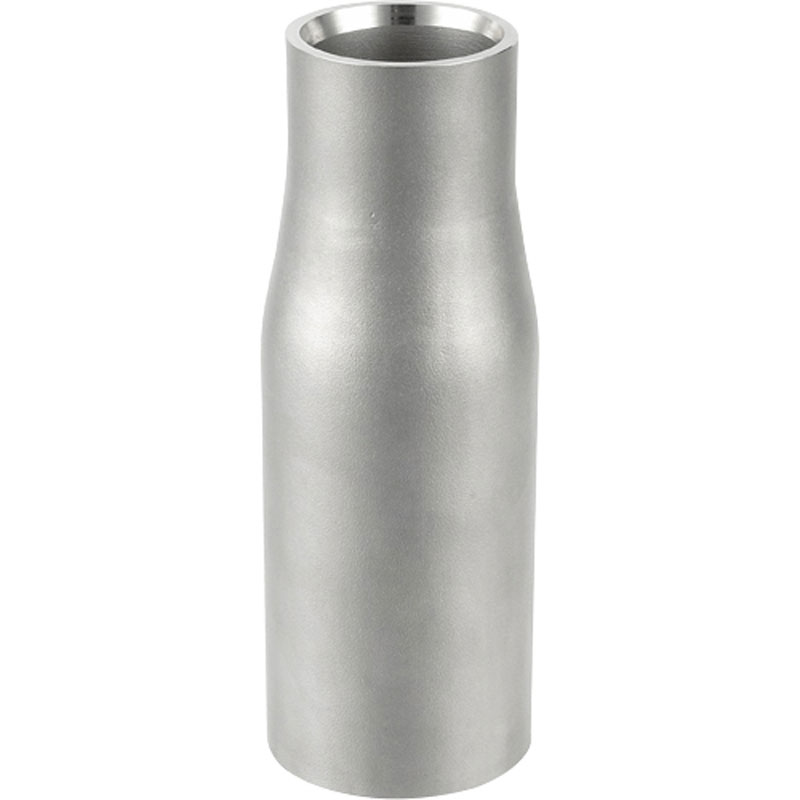

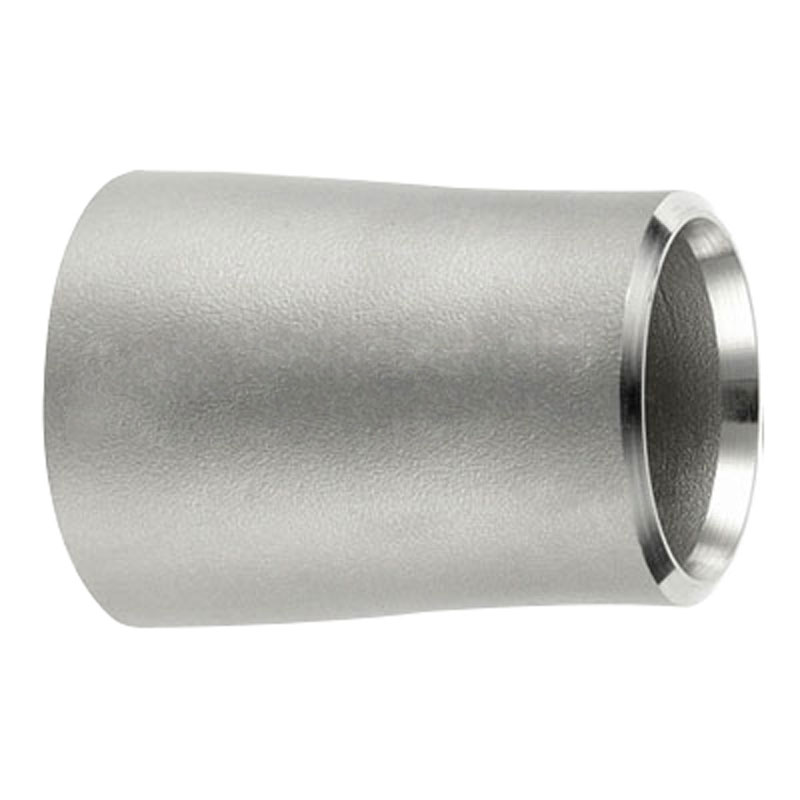

冲压大小头
冲压大小头（又称同心异径管或变径管）是一种通过冲压工艺成型的管道连接件，用于连接不同管径的管道，实现管路系统的平稳变径过渡，广泛应用于石油化工、电力、暖通空调、给排水等工程系统中。
一、产品特点
一次冲压成型，结构强度高：采用冷/热冲压工艺，金属流线连续，无焊缝（无缝结构），抗压、抗疲劳性能优异，适用于中高压工况。
流体阻力小，过渡平滑：同心设计确保内壁呈锥形平滑过渡，避免介质流动时产生涡流或湍流，降低系统压降。
尺寸精度高：模具成型保证外径、壁厚、长度公差控制在±0.5mm以内，便于现场对焊安装。
连接方式多样：主要为对焊连接，也可定制承插焊、螺纹或双卡压式结构，适配不同管材与施工条件。
节省空间与成本：相比焊接组合件，单体冲压大小头减少连接点，降低泄漏风险与安装工时。
材质多样性与适应性支持多种材质定制，涵盖碳钢（Q235、20#）、合金钢、奥氏体不锈钢、双相钢、钛合金、哈氏合金(Hastelloy)、蒙乃尔合金(Monel) 、英科耐尔合金(Inconel)以及特种金属定制。
不锈钢冲压管件具备优良的抗腐蚀能力，广泛应用于化工、食品、医药等行业；碳钢管件经济实用，是市政工程、普通工业管道的首选；合金钢管件则能满足高温、高压等特殊工况需求。
二、执行标准
国家标准：
GB/T 12459-2017《钢制对焊无缝管件》
GB/T 13401-2017《钢制对焊有缝管件》
行业标准：
SH/T 3408-2021《石油化工钢制对焊管件》
HG/T 21634-2022《化工管道用异径管》
国际标准：
ASME B16.9（美标对焊管件）
DIN 2616（德标异径管）
ISO 3419（国际通用对焊管件规范）
所有产品需通过无损检测（如RT、UT）和水压试验（1.5倍工作压力），确保符合安全要求。
三、尺寸规格
公称通径 DN （大端×小端） | 大端外径（mm） | 小端外径（mm） | 总长度 L（mm） | 类型 |
DN50×40 | 60.3 | 48.3 | 76 | 同心异径 |
DN65×50 | 76.1 | 60.3 | 89 | 同心异径 |
DN100×80 | 114.3 | 88.9 | 127 | 同心异径 |
DN150×100 | 168.3 | 114.3 | 190 | 同心异径 |
DN200×150 | 219.1 | 168.3 | 254 | 同心异径 |
注：标注方式为“DN大端×小端”，如DN100×80表示大端DN100、小端DN80；也可用英寸表示，如4"×3"。
弯曲长度通常为1.5D~2.0D（D为大端直径），以保证流体平稳过渡。
四、压力等级
公称压力范围：PN1.0MPa ~ PN420MPa（Sch5s ~ XXS）
常见等级对应：
Sch40：适用于PN1.6~2.5MPa，常规工业与建筑系统
Sch80/XS：适用于PN4.0~10.0MPa，高压蒸汽、石油管线
XXS：适用于PN10.0MPa以上或强腐蚀环境，如核电、深海管道
耐温范围：
碳钢：-20℃ ~ +400℃
不锈钢：-40℃ ~ +600℃
合金钢：可达+650℃（如15CrMo）
实际选型应结合设计压力、温度、介质特性，依据ASME B31.3或GB 50316进行强度校核，确保系统安全运行。
