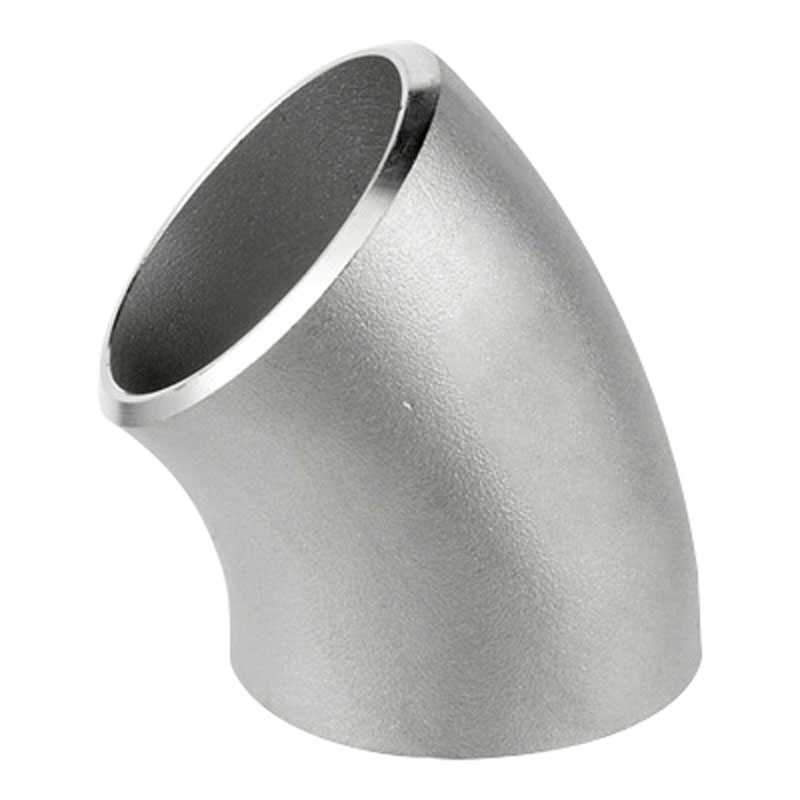

冲压45°弯头
冲压45°弯头是一种通过冲压工艺成型的管道连接件，广泛用于工业管路系统中实现45°方向偏转，具有尺寸精度高、流阻小、强度好等优点。
一、产品特点
成型精度高：采用冷/热冲压工艺，管件尺寸稳定，椭圆度≤1%，壁厚误差±0.3mm以内。
连接强度高：适用于焊接、法兰或承插连接，抗拉拔性能强，可承受系统高压与振动载荷。
流体阻力低：45°角度设计兼顾转向效率与空间紧凑性，尤其适合中低压管线缓转弯场景。
材质多样性与适应性支持多种材质定制，涵盖碳钢（Q235、20#）、合金钢、奥氏体不锈钢、双相钢、钛合金、哈氏合金(Hastelloy)、蒙乃尔合金(Monel) 、英科耐尔合金(Inconel)以及特种金属定制。
不锈钢冲压管件具备优良的抗腐蚀能力，广泛应用于化工、食品、医药等行业；碳钢管件经济实用，是市政工程、普通工业管道的理想选择；合金钢管件则能满足高温、高压等特殊工况需求。
二、执行标准
国家标准：
GB/T 12459-2017《钢制对焊无缝管件》
GB/T 19228-2016《不锈钢卡压式管件》（适用于双卡压结构）
行业标准：
HG/T 2132-2021《搪玻璃45°弯头》
国际标准：
ASME B16.9（美标对焊管件）
ISO 3419、DIN 2605（德标）
三、尺寸规格
公称通径 DN | 常见外径（mm） | 弯曲半径（LR=1.5D） | 角度公差 |
DN15 | 21.3 / 18 | 22.5 mm | ±0.5° |
DN25 | 33.7 / 32 | 38 mm | ±0.5° |
DN50 | 60.3 / 57 | 76 mm | ±0.5° |
DN100 | 114.3 / 108 | 152 mm | ±0.5° |
DN150 | 168.3 / 159 | 229 mm | ±0.5° |
注：A系列为美标外径（ASME），B系列为国标/欧标外径；弯曲半径分长半径（LR=1.5D） 和短半径（SR=1.0D），LR更利于减小流阻。
四、压力等级
公称压力范围：PN1.0MPa ~ PN420MPa（Sch5s ~ XXS）
常见等级对应：
Sch40：适用于PN1.6~2.5MPa（常规工业管道）
Sch80/XS：适用于PN4.0~10.0MPa（高压蒸汽、石油管线）
XXS：适用于PN10.0MPa以上或极端腐蚀环境
爆破压力：≥8.0MPa（双卡压式结构）
工作温度范围：
碳钢：-20℃ ~ +232℃
不锈钢：-40℃ ~ +150℃
